Какие факторы определяют диаметр колонны при струйной цементации?

Какие факторы определяют диаметр колонны при струйной цементации?

При струйной цементации диаметр колонны является критическим параметром, который напрямую влияет на эффективность, результативность и экономичность проектов по улучшению почвы. В отличие от обычных пробуренных стволов, колонны с струйным цементированием образуются путем эрозии и смешивания грунта на месте струями жидкости под высоким давлением, что означает, что их диаметр не фиксируется буровым долотом, а зависит от сложного взаимодействия факторов. Понимание этих переменных важно для проектировщиков и операторов для достижения желаемых размеров колонны и свойств грунта и цемента. В данной статье анализируются ключевые факторы, определяющиеструйная цементациядиаметр колонны, разбитый на параметры оборудования, почвы, эксплуатационные и проектные параметры.

1. Оборудование и технические характеристики.

Давление струи и скорость потока. Более высокое давление жидкости (обычно 30–60 МПа) и скорость потока увеличивают энергию эрозии, увеличивая диаметр колонны. Системы с тремя жидкостями часто достигают большего диаметра, чем системы с одной жидкостью, из-за усиленного разрушения почвы.

Конструкция сопла. Диаметр, количество и ориентация сопла влияют на скорость струи и форму распыления. Большие или несколько сопел могут расширить зону эрозии.

Скорость вращения и отвода: более медленное вращение и отвод позволяют увеличить подачу энергии на глубину, увеличивая диаметр. Однако чрезмерная медлительность может привести к чрезмерной эрозии и обрушению.

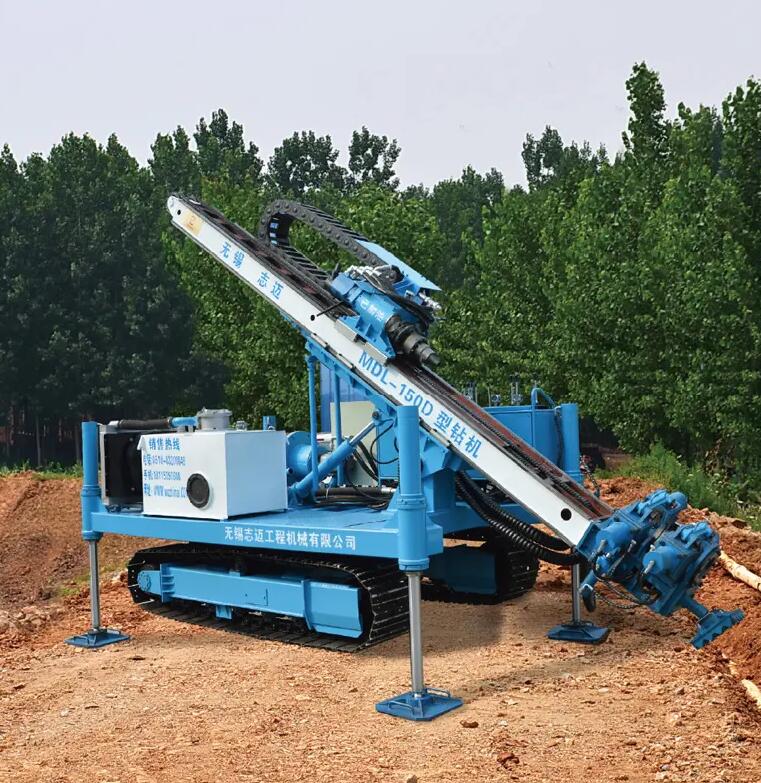

Тип и мощность буровой установки. Усовершенствованные буровые установки с автоматическим контролем параметров позволяют получать более стабильные диаметры в различных условиях.

2. Характеристики почвы

Тип и плотность почвы: Зернистые почвы (песок, гравий) более подвержены эрозии, часто имеют больший диаметр, чем связные глины. Плотные или сцементированные грунты требуют более высоких энергозатрат.

Распределение зерен по размерам: хорошо измельченные почвы могут ограничивать проникновение струи, уменьшая ее диаметр. Чистый песок или мягкий ил идеально подходят для колонн большего размера.

Условия грунтовых вод: Высокий уровень грунтовых вод может способствовать распространению струи, но также может смыть связующее, если его не контролировать.

Напряжение на месте: Давление горных пород в глубоких слоях сжимает колонну, уменьшая диаметр по сравнению с небольшой глубиной.

3. Эксплуатационные параметры

Свойства затирочной смеси: Вязкость, время схватывания и плотность влияют на сцепление струи и перемешивание грунта. Тиксотропные растворы могут сохранять форму колонн большего размера.

Воздушная или водная защита: в системах с двойной или тройной жидкостью защитные форсунки сохраняют энергию струи на больших расстояниях, увеличивая диаметр.

Шаги подъема и время пребывания: в некоторых методах используется ступенчатый подъем с паузами для улучшения смешивания и увеличения диаметра.

4. Факторы проектирования и исполнения

Расстояние между колоннами и перекрытие. Диаметр должен быть рассчитан таким образом, чтобы обеспечить перекрытие сеток колонн для стен или плит.

Соображения по глубине: диаметр часто уменьшается с глубиной из-за потерь энергии и удерживания почвы.

Требования к качеству: Для несущих колонн могут быть указаны большие диаметры, в то время как обрезанные стены могут иметь приоритет над непрерывностью, а не размером.

Практические последствия и практический пример

В проекте стабилизации рыхлого песка для опоры моста целевой диаметр колонны составлял 1,5 метра. Первоначальные испытания с одножидкостной струей при давлении 40 МПа дали диаметр только 1,1 метра из-за уплотнения песка. Переход на трехжидкостную систему с давлением 50 МПа и более медленным отводом (10 см/мин) позволил достичь необходимого диаметра. Испытания почвы подтвердили улучшение однородности и прочности.

Мониторинг и корректировка

Системы мониторинга в реальном времени отслеживают такие параметры, как давление, расход и крутящий момент, позволяя операторам динамически регулировать настройки. Проверка после строительства посредством отбора керна или CPT обеспечивает соответствие диаметра.

Заключение

Диаметр колонны при струйной цементации не является постоянным, а контролируемым результатом, зависящим от возможностей оборудования, реакции почвы и опыта эксплуатации. Оптимизируя эти факторы, инженеры могут адаптировать струйную цементацию к различным геотехническим задачам, обеспечивая баланс между производительностью и экономической эффективностью. По мере развития технологий моделирования и мониторинга прогнозирование и контроль размеров колонн станет еще более точным, что еще больше укрепитструйная цементацияроль в современном фундаментостроении.
